TEAC AX-505 відноситься до популярної 505-ої серії, яка складається з Hi-Fi-компонентів, виконаних в компактному форм-факторі. Модель використовує спеціально налаштовані підсилювальні модулі D-класу Hypex NСore з високою репутацією в середовищі аудіо. При цьому в блоці живлення встановлений стійкий до перевантажень тороидальний трансформатор, а також випрямляч, укомплектований швидкими діодами Шотткі, завдяки чому підвищується ефективність роботи, знижуються шуми і поліпшується динаміка. Підсилювач має захист від перегріву, перевантаження по струму, перевищення допустимого значення напруги і видає потужність в 115 Вт на канал при четирехомной навантаженні або 70 Вт при 8 Ом.
«Малюк» володіє повністю балансної топологією схем і оснащується високоякісними комплектуючими, включаючи добре відомі операційні підсилювачі Muses, призначені спеціально для аудіо. Для настройки рівня гучності застосовується високоточний регулятор c кроком в 0,5 дБ. У TEAC AX-505 також встановлено добротний підсилювач для навушників з 3,5 мм балансним 4-контактним виходом, побудований за схемою CCLC (Coupling Capacitor Less Circuit), тобто в його тракті відсутні погіршують звучання розділові конденсатори. До сильних сторін даного апарату також слід віднести низький коефіцієнт гармонійних спотворень і широкий частотний діапазон, що особливо важливо при прослуховуванні аудіоформатів високого дозволу.

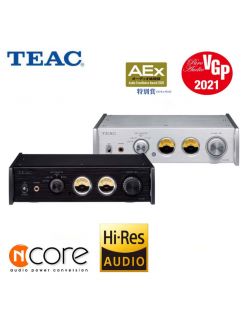

Підсилювач TEAC AX-505 зібраний в антивібраційне алюмінієвому корпусі з за його межі стилізованими «рекова» ручками, якими традиційно оснащуються всі компоненти 505-й серії. Тут використовується тільки пасивне охолодження, так як працюють в D-класі модулі Hypex Ncore не виділяють велику кількість тепла. На фасаді підсилювача відмінно виглядають два круглих стрілочних індикатора рівня вихідного сигналу, які надають йому особливий «ламповий» шарм, натякаючи на спорідненість з кращими зразками Hi-Fi-техніки попередніх поколінь. Індикатори мають підсвічування з 4-ступінчастим регулюванням і при необхідності можуть бути повністю відключені. Модель має функцію автоматичного переходу в режим очікування за відсутності сигналу протягом певного періоду часу і комплектується універсальним пультом дистанційного керування.
На тильній панелі TEAC AX-505 знаходиться набір лінійних входів зі збільшеним для зручності комутації відстанню між роз'ємами, балансний XLR-вхід і дві пари досить великих гвинтових клем для підключення акустичних систем.
Особливості стереопідсилювача TEAC AX-505
- Компактний алюмінієвий корпус
- Підсилювальні модулі D-класу Hypex Ncore
- Балансна топологія схем, тороїдальний трансформатор і діоди Шотткі в БП
- Підсилювач для навушників з 3,5 мм балансним виходом
Характеристики стереопідсилювача TEAC AX-505
- Вихідна потужність 2 х 115 Вт (4 Ом, 1 кГц, КНІ: 0,8%), 2 х 70 Вт (8 Ом, 1 кГц, КНІ: 0,8%)
- коефіцієнт гармонік 0,002% (1 кГц, 8 Ом, 12,5 Вт, JEITA)
- Відношення сигнал / шум 110 дБ (8 Ом, 1 кГц)
- Діапазон частот 10 Гц - 50 кГц (- 5 дБ, 8 Ом, 1 кГц, 1 Вт, JEITA)
- Підсилювач для навушників потужність: 2 х 360 мВт (32 Ом, КНІ: 10%, JEITA), коефіцієнт гармонік: 0,003%, сигнал / шум: 115 дБ, діапазон частот: 5 Гц - 150 кГц
- Вхідна напруга 3 В (XLR), 2,5 В (RCA)
- виходи 3,5 мм балансний міні-джек для навушників (4 контакти)
- входи 3 лінійних RCA, балансний XLR
- споживана потужність 110 Вт, standby: 0,1 Вт
- Вихід на АС 2 пари гвинтових позолочених клем
- Допустимий імпеданс АС 4-8 Ом
- Пульт ДУ RC-1332, універсальний
- Габарити (ШхВхГ) 290x81x264 мм
- вага 4,2 кг
