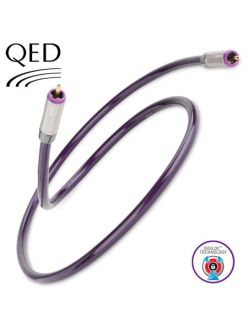

QED Reference Digital Audio 40 використовується ретельно спроектована геометрія для досягнення точного хвильового опору, необхідного для максимальної точної передачі сигналів S/PDIF. Посріблені провідники дають більш низький опір на високих частотах. Нові роз'єми QED DIGILOCTM більш точно відповідають хвильовому опору кабелю 75 Ом, це зменшує загасання сигналу на 1,2 дБ у порівнянні з звичайними роз'ємами RCA. Всі нові розробки, застосовані в кабелі REFERENCE DIGITAL AUDIO 40 забезпечують оптимальну передачу сигналу і поліпшену мікро-динамічну характеристику.
Завдяки контролю на виробництві за дотримання точних параметрів геометрії, характеристик кабелю і використання спіненого поліетилену з низькими діелектричними показниками, DIGITAL AUDIO REFERENCE 40 строго відповідає правильному хвильовим опором 75 Ом. Це важливо для передачі цифрового сигналу між джерелом і приймачем. Такі показники кабелю дозволяють значно зменшити цифрову помилку (джиттер). Проведені випробування показали явно чутні звукові поліпшення в порівнянні з іншими кабелями в цій ціновій категорії.
Нові роз'єми REFERENCE DIGILOCK RCA точно відповідають імпедансу 75 Ом
Більшість виробників кабелів використовують звичайні RCA фоно роз'єм, які не відповідають імпедансу в 75 Ом при передачі S/PDIF сигналу. Це викликає вимірні, вносяться втрати і збільшують величину джиттера відображення сигналу на кордонах роз'ємів. Нові роз'єми REFERENCE DIGILOCK RCA точно відповідають імпедансу 75 Ом. Точне відповідність технічним вимогам передачі цифрового сигналу S/PDIF дозволило зменшити втрати, що вносяться на роз'ємі. Різниця з звичайними роз'ємами RCA склала 1,2 дБ
Потрійне електромагнітне екранування.
Подвійний екран з тісно сплетених посріблених мідних жил 99,999% OFC плюс екранує обплетення і алюмінієвої майларової фольги дає потрійний 100% електромагнітний екран. Центральна сигнальна жила з полірованої посрібленою міді 99,999%(SPOFC) знаходиться всередині діелектрика з спіненого поліетилену. Це гарантує, що сигнали «Радіочастотних Промислових Перешкод», викликаних низкою поточних джерел шуму, не будуть сприяти підвищенню джиттера в сигналі. До того ж екранування запобігає небажаному впливу на прилеглі аналогові кабелі.
- Потрійний екран з посріблених мідних жил 99,999% (SPOFC) і алюмінієвої майларової фольги.
- Кабель - Характеристичний Імпеданс Om: 75Ω (номінальний).
- Роз'єм DIGILOCTMRCA - Характеристичний Імпеданс Om: 75 Ω (номінальний) .
- Роз'єм DIGILOCTMRCA - Контактна група з міді 99,999% (SPOFC) покрита потрійним шаром золота 24К.
- Тангенс кута втрат (10КГц): 0,0001
- Випускається довжиною 0,6 m(QE3210), 1m(QE3212), 3m(QE3214) , а також в котушках по 50m (QE3216)
Характеристики QED Reference Digital Audio 40
- Тип роз'ємів DIGILOCK RCA - Прецизійно сконструйований роз'єм з інтегрованим цанговим захопленням, покритий золотом 24К
- Довжина 0,6 m(QE3210), 1m(QE3212), 3m(QE3214)
- Матеріал ізолятора Пресований, спінений поліетилен низької щільності (LDPE
- Матеріал провідника Посріблена багатодротова безкиснева мідь високої очистки 99,999%(SPOFC)
- Тип кабелю Коаксіальний цифровий (SPDIF) кабель
