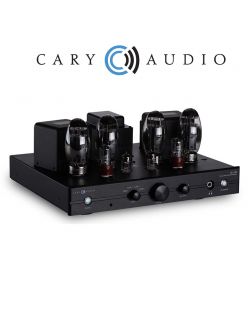

Cary Audio SLI-100 – результат розширення концепції найпопулярнішого інтегрального підсилювача Cary Audio SLI-80. Фірмовий звуковий почерк Cary Audio перенесений на високу вихідну потужність за рахунок застосування сучасних променевих тетродів КТ150.
При відмінній сумісності з більшістю акустичних систем SLI-100 дає не тільки детальність, потужність і гучність, але і весь набір традиційних лампових властивостей звучання: жвавість, відкритість і натуральність.
Особливості
- ламповий інтегральний підсилювач, 100 Вт
- глибина ООС трохи більше 4 дБ.
- перемикач опору навантаження: 4 та 8 Ом
- вихід на навушники (джек 6,3 мм) та на сабвуфер (RCA)
- комплектується знімною кришкою.
Конструкція та схема
Як і у SLI-80, вихідний каскад SLI-100 двотактний, працює в режимі класу АВ1 з високим ККД, на сітку вихідних ламп подається фіксоване зміщення. З 8-омної обмотки вихідного трансформатора знімається сигнал зворотного зв'язку для поліпшення демпфування навантаження та зниження шумів. Величина зворотний зв'язок трохи більше 4 дБ. Екранні сітки КТ150 підключені до частини витків вихідного трансформаторів в ультралінійному включенні, що поєднує корисні властивості тріодного та пентодного підсилювача.
Перехід із попереднього каскаду на кінцевий відбувається за допомогою фазоінверторного каскаду на подвійному тріоді 6SN7. Попередній каскад працює в чистому класі А за схемою SRPP (з динамічним навантаженням), у ньому застосований подвійний тріод 6922 та гальванічне (без розподільчої ємності) підключення до наступного каскаду.
Конструкція SLI-100 виконана за принципом подвійне моно, починаючи від силового трансформатора, який зроблений з двократним запасом потужності.
Функціональні особливості
За рахунок високого вхідного опору (100 ком) SLI-100 без втрат працює з будь-якими аналоговими джерелами сигналу. Він оснащений чотирма лінійними входами RCA та одним регульованим стереовимодом RCA, який можна використовувати для активного сабвуфера або бі-ампінгу.
Є регулятор балансу та пульт ДУ.
Вихід на навушники реалізований з максимальною якістю, схема бере сигнал із вторинної обмотки вихідного трансформатора.
При заміні вихідних ламп слід виставити значення струму усунення в межах 75-85 мА, контрольні точки та потенціометри виведені на верхню панель.
Технічні характеристики SLI-100
- Тип схеми Ультралінійна, клас АВ1
- Номінальна вихідна потужність 100 Вт (на канал)
- Смуга потужності ±0,5 дБ 19-23000 Гц
- Застосовані радіолампи KT150 (4 шт.), 6SN7 (2 шт.), 6922 (2 шт.)
- Вхідна чутливість 0,45 В
- Вхідний опір 100 кОм
- Полярність вихідного сигналу не інвертована
- Коефіцієнт посилення (макс.) 34 дБ
- Потужність від електромережі потужність бл. 165 Вт у роботі, 83 Вт у режимі очікування
- Габарити, ВШГ 200 х 440 х 405 мм
- Маса 23 кг
